Hoewel SketchUp van oorsprong geen klassiek BIM programma is zoals Revit, zijn er extensies beschikbaar die het geschikt maken voor BIM processen. In dit overzicht onderscheiden we echte BIM tools van ondersteunende plugins die het werken in een BIM omgeving makkelijker maken.
Echte BIM tools
1. Profile Builder: parametrisch modelleren met data

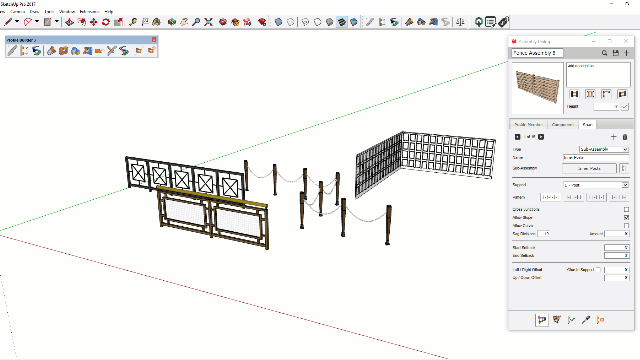

Profile Builder is een krachtige extensie waarmee je parametrische objecten kunt maken in SketchUp. Denk aan muren, kozijnen, vloeren, plafonds, hekwerken of complete profielen met samengestelde lagen. Deze objecten zijn niet alleen geometrisch correct, maar bevatten ook structurele en materiële informatie.
In tegenstelling tot de standaard SketchUp tools, waar veel handmatig werk bij komt kijken en waar objecten niet herbruikbaar zijn, biedt Profile Builder slimme componenten (Assemblies) die je één keer definieert en vervolgens eindeloos kunt herhalen of aanpassen. Zo bouw je efficiënter, consistenter en met meer controle over het eindresultaat.
Profile Builder vult een belangrijk gat op in SketchUp: de mogelijkheid om op een BIM achtige manier te modelleren met objecten die informatie dragen. Bovendien werk je veel sneller, omdat je automatisch bochten, verbindingen en doorsneden kunt genereren. Dit maakt het bij uitstek geschikt voor architecten, bouwkundigen en interieurontwerpers die consistentie en data belangrijk vinden. Met Profile Builder maak je objecten zoals muren, kozijnen en balken. Deze objecten zijn niet alleen visueel, maar bevatten ook informatie over structuur en afmetingen. Je kunt eigenschappen toevoegen aan onderdelen, zoals materiaal of fase. Zo bouw je een model dat je makkelijk kunt aanpassen en hergebruiken.
2. Quantifier Pro: hoeveelheden en kosten berekenen

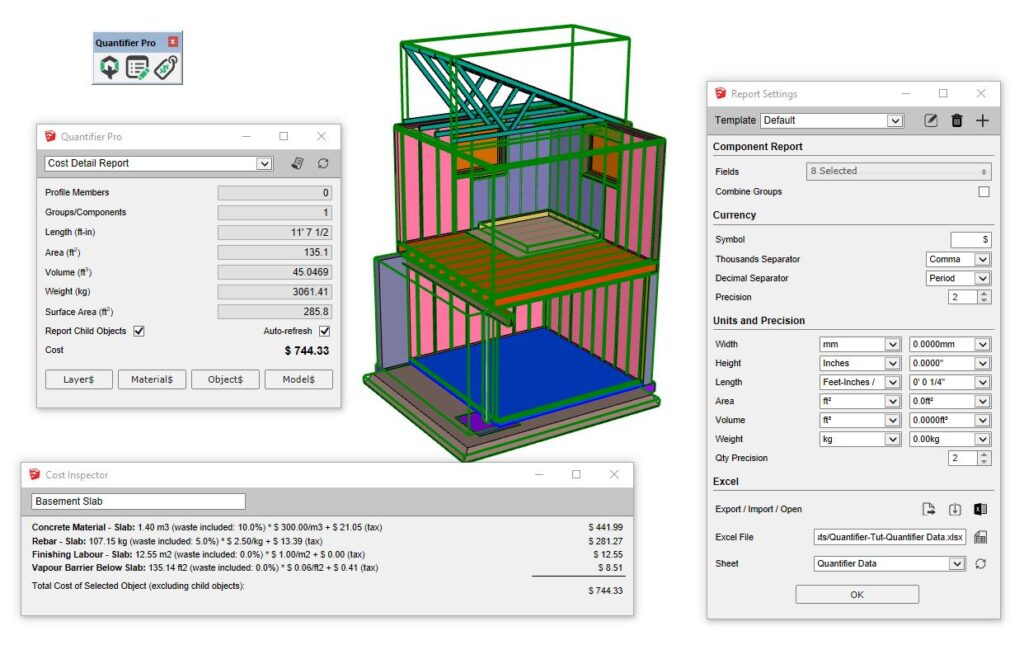

Quantifier Pro is dé tool om hoeveelheden, oppervlaktes, volumes en kosten te berekenen op basis van je SketchUp model. Waar SketchUp van zichzelf geen inzicht geeft in metrische gegevens van je ontwerp, rekent Quantifier Pro dit automatisch voor je uit.
Je kunt per onderdeel van je model data toekennen zoals prijs per m² of per m³, arbeidskosten of andere projectgebonden waarden. Vervolgens kun je rapportages genereren die je inzicht geven in totale hoeveelheden, materiaalgebruik en kosten, allemaal op basis van je 3D model.
Profile Builder en Quantifier Pro zijn ook samen beschikbaar als BIM Bundle.
Deze extensie is bijzonder waardevol voor iedereen die met budgetten werkt: aannemers, projectleiders, kostendeskundigen of ontwerpers die een inschatting willen maken voor een klant. In combinatie met Profile Builder ontstaat een krachtige workflow waarbij je én intelligente objecten bouwt, én direct inzicht krijgt in de gevolgen daarvan qua materiaal en kosten.Quantifier Pro leest het model en rekent automatisch oppervlaktes, volumes, lengtes en aantallen uit. Je kunt kosteninformatie koppelen aan onderdelen. Daarmee is het handig voor begrotingen of inschattingen. In combinatie met Profile Builder ontstaat een werkwijze waarbij je bouwt én rekent in één model.
3. Trimble Revit Importer: Revit modellen in SketchUp
Revit is een veelgebruikt BIM platform voor het maken van bouwkundige modellen met rijke data. Met de Revit Importer kun je Revit bestanden (.rvt) direct openen in SketchUp. Daarbij worden geometrie, lagen en een deel van de metadata overgenomen. Zo kun je eenvoudig samenwerken met partijen die in Revit werken, of bestaande Revit modellen gebruiken als onderlegger of referentie in je SketchUp project.
De Revit Importer is standaard inbegrepen bij SketchUp Studio. Gebruik je SketchUp Pro en wil je deze functie ook gebruiken? Neem dan contact met ons op voor de mogelijkheden.Met de Revit Importer kun je Revit bestanden (.rvt) openen in SketchUp. De geometrie en sommige lagen en metadata worden overgenomen. Zo kun je modellen gebruiken van partijen die met Revit werken, of bestaande bouwmodellen als basis gebruiken.
Plugins die BIM workflows ondersteunen
Placemaker: context toevoegen aan je model
Placemaker is een extensie waarmee je in één klik een realistische omgeving rondom je ontwerpmodel toevoegt. Denk aan bestaande wegen, gebouwen, terreinmodellen (met hoogte informatie) en luchtfoto’s, allemaal op basis van echte geografische data. Je kiest simpelweg een locatie en Placemaker haalt automatisch de beschikbare informatie op uit online databronnen zoals OpenStreetMap en DigitalGlobe. Deze tool is bijzonder handig bij stedenbouwkundige studies, landschapsontwerp of presentaties waarbij je het ontwerp in zijn werkelijke context wilt laten zien. Ook helpt het bij het oriënteren op de locatie, zonligging, hoogteverschillen en aansluiting op bestaande infrastructuur.
Skimp: modellen lichter maken
Skimp is een extensie waarmee je het aantal polygonen van zware objecten in je SketchUp model drastisch kunt verminderen, zonder dat de vorm of uitstraling zichtbaar verandert. Dit wordt ook wel ‘polyreductie’ genoemd. Zeker bij het importeren van 3D modellen uit andere programma’s, zoals Revit of CAD software, kunnen bestanden extreem groot worden en SketchUp trager maken of zelfs laten vastlopen. Skimp biedt dan uitkomst: het maakt je model lichter en werkbaarder, waardoor je sneller kunt navigeren, selecteren en bewerken. Dit is vooral waardevol bij het werken aan grote BIM projecten, waar veel data en gedetailleerde objecten samenkomen.
